1. Ajout et suppression d’une surface
1. Ajout
Pour ajouter une surface sélectionner le menu Surface / Ajouter.
Donner un nom à la surface et choisir un type de surface qui servira de base à votre dessin. On configure également ici les propriétés de la nouvelle surface.
2. Suppression
Pour supprimer une surface sélectionner le menu Surface / Supprimer.
Choisir une (ou des) surface(s) dans la liste et valider.
2. Modification d’une surface
1. Annulation / Refaire
Il est possible
d’annuler toute modification avec le menu Edition / Annuler, et de refaire
toute commande annulée par la commande Edition / Refaire.
2. Déplacement d’un vertex ou d’un groupe de vertex
Pour déplacer un vertex il faut le sélectionner en cliquant dessus et en déplaçant la souris tout en maintenant sélectionné le bouton gauche de la souris. On peut maintenir le vertex sélectionné en appuyant sur la touche <MAJ> avant de relâcher le bouton. On peut ainsi sélectionner plusieurs vertex en procédant plusieurs fois de la même manière (c’est à dire en gardant la touche <MAJ> enfoncée).
On peut également sélectionner un ensemble de vertex en cliquant sur l’écran et en faisant glisser le curseur de la souris, puis en relâchant le bouton de la souris. Tous les vertex situés dans le cadre sont alors sélectionnés.On déplace ensuite les vertex sélectionnés en cliquant sur l’un d’entre eux et en déplaçant la souris.
Les coordonnées du curseur de la souris sont indiquées dans le bandeau en bas de l’écran.
3. Ajout / Suppression d’une ligne ou d’une colonne
La modification de la forme d’une surface passe souvent par l’ajout de nouvelles lignes ou colonnes.Naval Designer permet jusque à 21 lignes et 21 colonnes.
Cependant un trop grand nombre de lignes ou colonnes peut nuire à la régularité du lissage de la surface et conduire à des points d’inflexions non souhaités.
On ne peut ajouter ou supprimer une ligne que dans la fenêtre Section.
On ne peut ajouter ou supprimer une colonne que dans les fenêtres Plan et Profile.
1. Ajout d’une ligne (respectivement colonne)
Pour ajouter une
ligne (resp. une colonne), il faut d’abord sélectionner un vertex de
la surface que l’on souhaite modifier. Ce vertex permet de choisir quelle
est la colonne (resp. Ligne) qui sert de référence lors du clic
souris.
Ensuite il faut choisir le menu Vertex / Insérer une ligne (resp. Colonne).
Puis cliquer dans la fenêtre à l’endroit où l’on souhaite insérer un vertex dans la colonne (resp. ligne) précédemment sélectionnée. Naval Designer positionne tous les autres vertex de la ligne (resp. colonne) à partir de la position relative du vertex de référence et du point cliqué.
2. Suppression d’une ligne ou d’une colonne
La suppression
d’une ligne ou d’une colonne se fait en cliquant sur un vertex de la ligne
ou de la colonne à supprimer.
4. Modification des propriétés d’une surface
Les propriétés

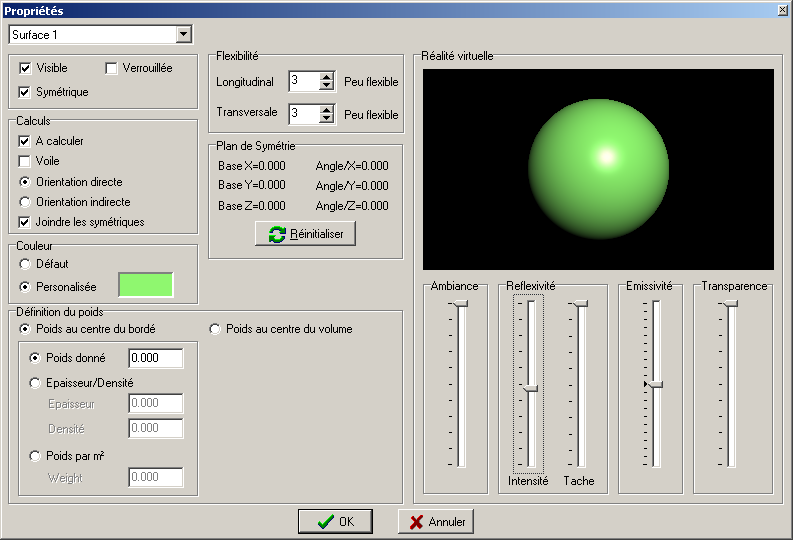

des surfaces sont visualisables à travers le menu Surface / Propriétés.
Les propriétés sont :
- le paramètre Visibilité,
- le paramètre Verrouillage,
- le paramètre Symétrie
- la flexibilité des surfaces (l’ordre des NURBS),
- la couleur de la surface,
- Des paramètres de calcul :
- A calculer : permet d’indiquer si la surface sera prise en compte dans les calculs et notamment dans le calcul automatique de la grille.
- Voile : indique que la surface doit être prise en compte lors des calculs de surface de voilure.
- l'orientation de la surface : directe ou indirecte. Ce paramètre indique quel côté de la surface est à l'exterieur. Il est essentiel aux calculs hydrostatiques et calculs de stabilité. Voir le chapitre Calculs pour plus de précisions.
- Joindre les symétriques. Ce paramètre est essentiel aux calculs hydrostatiques et calculs de stabilité. Il indique si ND doit fermer automatiquement le volume délimité par la surface et son symétrique. Voir le chapitre Calculs pour plus de précisions.
- la définition du poids de la surface
- les paramètres de Réalité Virtuelle concernant la
surface (voir la page Réalité
Virtuelle) :
- une lumière d'ambiance propre à la surface,
- la réflexivité de la surface (brillante ou mate)
- son émissivité de lumière.
1. Visibilité
Quant les surfaces
se superposent ou sont proches les unes des autres, on peut souhaiter ne travailler
que sur certaines d’entre elles.
On peut donc sélectionner les surfaces que l’on veut voir à l’écran à l'aide du menu Surface/Visibilité; les autres ne seront plus affichées.
Note : si un vertex d’une surface verrouillée est soudé à un vertex d’une surface non verrouillée, la modification de la position de ce dernier entraîne la modification du vertex verrouillé (voir le § Souder/Dessouder).
2. Verrouillage
Quant les surfaces
se superposent ou sont proches les unes des autres, on peut souhaiter ne travailler
que sur certaines d’entre elles sans modifier les autres.
On peut donc verrouiller des surfaces que l'on souhaite ne pas toucher à l'aide du menu Surface/Verrouillage; leurs vertex ne seront plus sélectionnables.

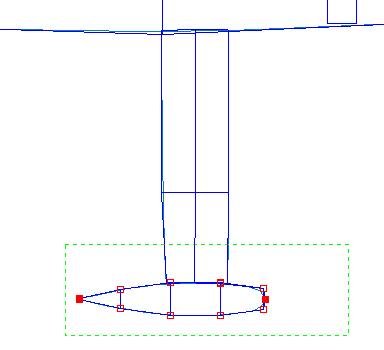

Exemple : la sélection dans la région du bulbe ci dessous, ne sélectionnera pas les vertex du voile de quille. On va ainsi positionner le bulbe sur le voile de quille.
Note : si un vertex d’une surface verrouillée est soudé à un vertex d’une surface non verrouillée, la modification de la position de ce dernier entraîne la modification du vertex verrouillé (voir le § Souder/Dessouder).
3. Symétrie

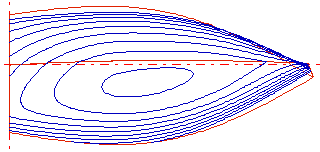

Une surface peut être symétrique ou non.
Si la surface est symétrique on ne dessine que la moitié du
dessin, la deuxième moitié est calculée automatiquement.
4. Flexibilité des surfaces (l’ordre des NURBS)
La flexibilité de la surface est un paramètre mathématique des NURBS (son ordre) qui permet de contrôler la surface. Plus le chiffre est faible, plus la surface est "rigide".
Voir le chapitre NURBS pour plus d'informations.
5. Couleur de la surface
En cliquant sur le pavé contenant la couleur, une boite de dialogue permet de choisir la couleur de la surface.
6. Paramètres de calcul
L'encdaré Calculs contient les paramètres de la surface qui seront pris en compte lors des calculs hydrostatiques et les calculs de stabilité et le calcul automatique de la grille.
A calculer : permet d’indiquer si la surface sera prise en compte dans les calculs et notamment dans le calcul automatique de la grille.
Voile : indique que la surface doit être prise en compte lors des calculs de surface de voilure.
Orientation de la surface : directe ou indirecte. Ce paramètre indique quel côté de la surface est à l'exterieur. Il est essentiel aux calculs hydrostatiques et calculs de stabilité. Voir le chapitre Calculs pour plus de précisions.
Joindre les symétriques. Ce paramètre est essentiel aux calculs hydrostatiques et calculs de stabilité. Il indique que Naval Designer doit fermer automatiquement le volume délimité par la surface et son symétrique. Voir le chapitre Calculs pour plus de précisions.
7. Définition du poids de la surface
1. Introduction
Le poids de la surface est visible à l'écran si l'option Affichage/Poids et ballasts est sélectionnée, et est utilisé pour les calculs de stabilité.
Naval Designer aborde différentes problématiques qui se posent aux concepteurs de navires :
- le poids de la carène est connu par l'utilisateur, il faut déterminer son centre d'inertie- le matériau qui compose la surface est connu (épaisseur et densité), il faut déterminer le poids et le centre d'inertie. C'est le cas d'une coque acier par exemple.
- le poids au mètre carré du matériau qui compose la surface est connu, il faut déterminer le poids et le centre d'inertie. C'est souvent le cas des matériaux composites,
- la surface représente un volume plein dont on connaît le poids, par exemple la barre de gouvernail, il faut déterminer le centre d'inertie.
- la surface représente un volume plein, par exemple un bulbe de quille, il faut déterminer le poids et le centre d'inertie. Pour répondre à ces problématiques, il est nécessaire en premier lieu de choisir la position du centre d'inertie de la surface.
2. Centre de gravité au centre du bodé
Le centre d'inertie est au centre géométrique de la surface, c'est l'enveloppe qui est considérée. C'est le cas le plus classique d'un materiau creux, une carène ou d'un mat en aluminium.
Poids donné : le poids de la surface est fixée par l'utilisateur
Epaisseur/Densité : l'épaisseur de la surface et la densité
du matériau est fixée par l'utilisateur
Le poids = Aire de la surface x Epaisseur x Densité
Poids mar m² : la masse au mètre carré est donnée par l'utilisateur. Le poids = Aire de la surface x Poids par m².
3. Centre de gravité au centre du volume
Le centre d'inertie est au centre géométrique du volume déterminé par la surface. C'est le cas d'un matériau plein, par exemple un bulbe de quille.
Poids donné : le poids de la surface est fixée par l'utilisateur
Densité : la densité du matériau est fixée par
l'utilisateur
Le poids = Volume englobé par la surface x Densité
Note : la densités de matériaux courants est donnée en Annexe I. Densité
8. Paramètres de Réalité virtuelle
Les paramètres de Réalité Virtuelles propres à chacune des surfaces peuvent être modifiés indépendamment des lumières utilisées.
4 paramètres permettent de définir :
- une lumière d'ambiance,
- la réflexivité de la surface (brillante ou mate) grâce à l'intensité et à la taille de la tache spéculaire,
- l'émissivité, c'est à dire la lumière émise ou absorbée.
5. Transformations géométriques des surfaces
Naval Designer permet d'effectuer sur les surfaces les transformations géométriques suivantes :
- Déplacement (translation)
- Miroir (réflexion)
- Rotation
- Dimentionnement ou Taille (homothétie)
La boite de dialogue Transformations accessible par le menu Surfaces/Transformations
permet d'effectuer ces quatres opérations.La partie haute de la boite
de dialogue permet de sélectionner le type de transformation.
La partie de gauche permet de sélectionner les surfaces sur lesquelles
les transformations doivent s'appliquer.
La partie de droite permet de saisir les paramètres de la transformation.
Les boutons en bas sont :
OK : la transformation affichée est appliquée et la boite de dialogue est fermée.
Fermer : la transformation affichée n'est pas appliquée et la boite de dialogue est fermée.
Appliquer : la transformation affichée est appliquée et la boite de dialogue reste ouverte.

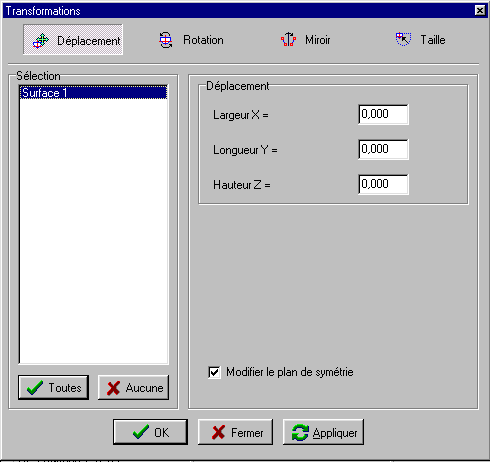

1. Déplacement
On peut déplacer les surfaces sélectionnées avec précision en donnant les coordonnées d’un vecteur de déplacement. Par exemple, pour déplacer latéralement une surface de deux mètres sur tribord, il faut sélectionner la surface, et indiquer Largeur X = 2. La case à cocher "Modifier le plan de symétrie" permet de modifier en même temps le plan de symétrie (voir le § Modification du plan de symétrie). Cette option est utilisée par défaut.
2. Miroir Vertical / Horizontal
On peut appliques aux surfaces un effet miroir horizontal ou vertical en sélectionnant
le bouton voulu.Le miroir horizontal est une symétrie par rapport au
plan horizontal z=0.
Le miroir vertical est une symétrie par rapport au plan longitudinal
x=0. La case à cocher "Modifier le plan de symétrie"
permet de modifier en même temps le plan de symétrie (voir le
§ Modification du plan de symétrie). Cette
option est utilisée par défaut.

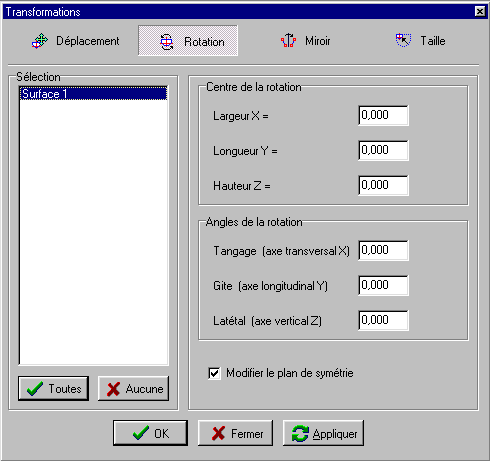

3. Rotation
Il est possible de faire pivoter les surface autour d’un point donné (centre de rotation), suivants des angles choisis (angles de la rotation).
Note : la translation autour d’axes différents n’est pas commutative, c'est à dire qu'une rotation autour d'un axe, suivie d'une rotation autour d'un autre axe aura un effet différent de si on invere l'ordre des deux rotations successives. Ou encore, pour annuler une série de rotations successives (par exemple autour de l'axe des x, puis des y puis des z) il faudra faire des rotations d'angle inverse dans l'ordre inverse (autour de l'axe des z, puis des y, puis des x).
La case à cocher "Modifier le plan de symétrie" permet de modifier en même temps le plan de symétrie (voir le § Modification du plan de symétrie). Cette option est utilisée par défaut.

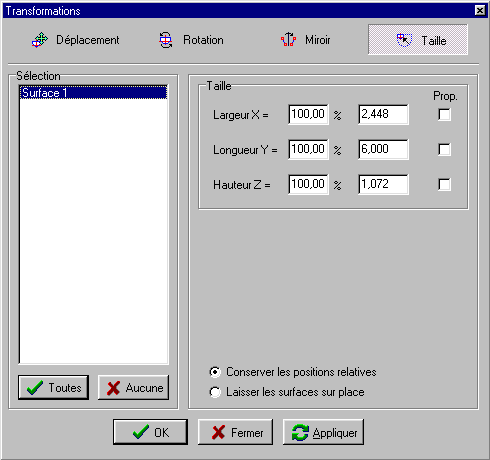

4. Taille
La taille des surfaces
est paramétrable dans le menu Données / Taille.
La forme des surfaces est conservée.L’option « proportionnelle » permet d'indiquer que l'on souhaite conserver le rapport de taille entre deux dimensions. Si l'on veut conserver le rapport entre la largeur et la longueur, on cochera la case Prop. devant Largeur X et Longeur Y.
Le choix "Conserver les positions relatives" permet de conserver la position des surfaces les unes par rapport aux autres tandis que "Laisser les surfaces sur place" permet de ne pas modifier les minima des surfaces (la position ne change pas).
6. Modification du plan de symétrie
Le plan de symétrie
d’une surface est par défaut le plan YZ.

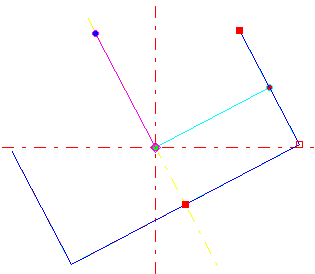

Le plan de symétrie d'une surface est défini par deux vecteurs et un point de base. Le plan de symétrie passe par le point de base représenté par un losange et est coplanaire aux deux vecteurs représentés en fuschia. Un troisième vecteur bleu, perpendiculaire aux deux autres permet de mieux visualiser le repère propre à la surface.
Il est possible de modifier ce plan de symétrie en utilisant le module de transformations ou avec la souris. En agissant sur le point de base, le plan de symétrie (et la surface) est déplacé. En agissant sur l'extrémité des trois vecteurs, c'est l'inclinaison du plan de symétrie qui est modifié.
La modification des plans de symétrie est ainsi intuitive.

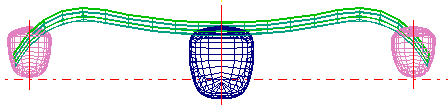

Cela permet de dessiner :
